产品概述 Product Overview

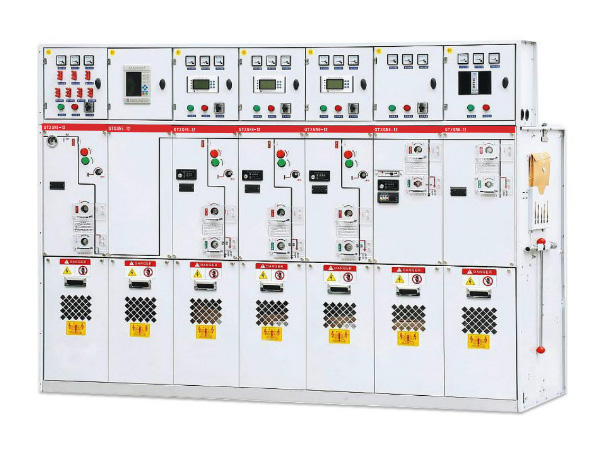

GTXGN 囗 -12 固体绝缘环网开关设备是本公司自行研发的新一代环保型复合绝缘环网柜。主要由 三种部件组成，即v单元(断路器单元)c单元(负荷开关单元)，F单元(组合电器单元)，每个单元可以单独使用也可以自由扩展，其结构分为智能控制仪表室、操作机构和一次部分仪表室可配微机保护(控制器),机构为专用弹操机构，一次部分采用 AP6 自动凝胶工艺,将隔离开关和灭弧室完全固封在环氧树脂中，并有专用接头和母线相连。灭弧室的设计开关选用的灭弧室采用专用的铜铬触头材料，R型纵磁场触头，以及完全一次扶封排工艺，该灭弧室开断短路电流能力及稳定性，电寿命，温升以及绝缘水平部较之前的灭弧室(铜铝触头材料,杯状纵磁场触头结构,以及不完全次封排工艺)有了明显提高。提动机构采用与开关配合一体的弹操机构,即隔离开关和主开关弹操机构为一整体，可方便实现互锁,而且机构零件少,减少了不必要的传动环节

可靠性高，并可根据用户需要加装电动操作。固体绝缘全封闭开设备，是采用固体绝缘材料为主绝缘介质及导电连接、隔离开关、接地开关、主 母线、分支母线等主导电回路单或组合后用固体绝缘介质包疆封装为一个或几个具有一定功能、可再次组合或扩展的具备全绝缘、全密封性能的模块。三工位机构采用过中弹簧设计，具有开断和关合负荷电流的作用，并且还可以实现手动和电动操作。
